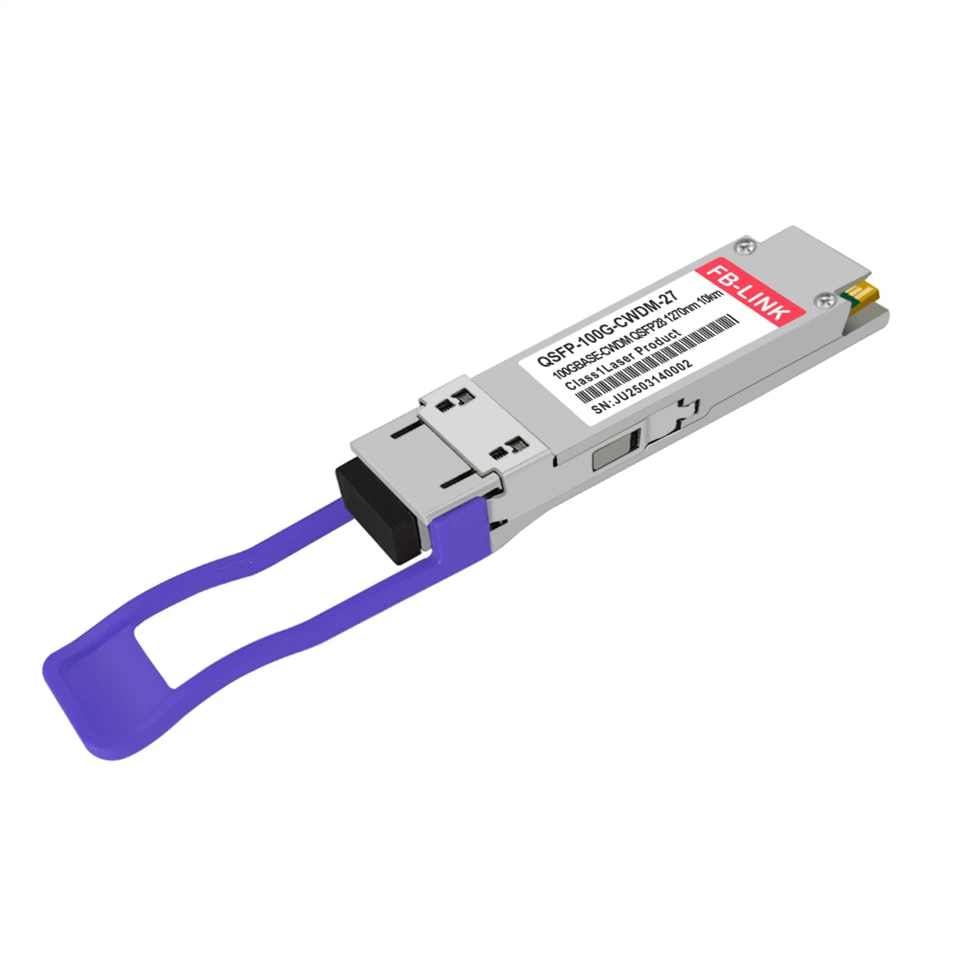

100G QSFP28 CWDM 1290nm 10km yhteensopiva lähetin-vastaanotin
Suorituskykyinen-QSFP28-lähetin-vastaanotin, joka toimii 1290 nm:n aallonpituudella ja 10-kilometrin kattavuus yksimuotokuidun kautta. Tämä usean-toimittajan yhteensopivuutta varten suunniteltu moduuli toimii saumattomasti Ciscon, Juniperin, Aristan ja HPE:n verkkolaitteiden kanssa. Se tarjoaa yritystason yhteyksiä ilman toimittajan sitoutumista.
- Product Introduction
Tuotetiedot
Yhteensopiva usean{0}}toimittajan kanssa
Plug{0}}and--toiminto suurten verkkobrändien kanssa. Ei omistusrajoituksia, pienemmät hankintakustannukset verrattuna OEM-optiikkaan.
10 km laajennettu ulottuvuus
Lähetys yksi{0}}muotokuitua pitkin metron etäisyyksille-sopii ihanteellisesti kampuksen runkoverkkoon, rakennusten välisiin-linkkeihin ja datakeskusten yhteenliittämiseen.
Tekniset tiedot
|
Optiset ja sähköiset parametrit |
|||
|---|---|---|---|
| Muototekijä | QSFP28 | Datanopeus | 4 × 25,78 G (103,125 Gbps) |
| Aallonpituus | 1270/1290/1310/1330nm | Max etäisyys | 10 km (SMF) |
| Liitin | Duplex LC/UPC | Kuitutyyppi | Single{0}}Mode G.652 |
| Tx teho | -4,3 ~ +4.5 dBm | Rx-herkkyys | -10,6 dBm |
| Käyttölämpötila | 0 astetta +70 asteeseen | Tehoa | < 3.5W |
| DDM/DOM | Tuettu | Vaatimustenmukaisuus | QSFP28 MSA, RoHS |
Tietoja CWDM-tekniikasta: Karkea aallonpituusjakomultipleksointikäyttää 20 nm:n kanavaväliä neljän aallonpituuden (1271/1291/1311/1331 nm) multipleksoimiseksi yhden kuituparin yli. Tämä lähestymistapa tarjoaa kustannustehokkaan 100 gigabitin tiedonsiirron ilman DWDM-järjestelmien edellyttämiä lämpötilaohjattuja lasereita.
Alustan yhteensopivuus
Tämän kolmannen osapuolen{0}}yhteensopivan optisen moduulin yhteensopivuus yritysten ja datakeskusten vaihtoalustojen kanssa on testattu. Jokaiseen yksikköön on ohjelmoitu toimittajan-kohtaiset tunnistekoodit plug-and--toimintoa varten.
Cisco
Katalysaattori 9500/9400
Kataja
MX-sarja, EX4600
Arista
7280R/7500R-sarja
HPE
Aruba CX -sarja
Dell
S4100/Z9000
Mellanox
SN3000/SN4000
Miksi pidennetty 10 km:n kattavuus on tärkeää
Tavalliset SR4-moduulit rajoittavat lähetyksen 100 metriin monimuotokuidun kautta. Tämäyksimoodi{0}}kuitulähetin-vastaanotinlaajentaa yhteyksiä 100-kertaiseksi mahdollistaen käyttöönottoskenaariot, joihin lyhyen{1}}kantaman optiikka ei pysty vastaamaan:
Metro Data Centerin yhteys:Yhdistä maantieteellisesti hajautetut tilat pääkaupunkiseudulle ilman signaalin regenerointia.
Kampusverkoston runkoverkko:Yhdistä rakennukset yritysten, yliopistojen tai sairaaloiden kampuksille{0}}suurella kaistanleveydellä.
Disaster Recovery -linkit:Luo synkroninen replikointi DR-sivustoille, jotka sijaitsevat kilometrien päässä ensisijaisista tietokeskuksista.
Nykyinen kuidun käyttö:Hyödynnä asennettua yhden -moodin infrastruktuuria, joka alun perin otettiin käyttöön pidempien-etäisyyksien sovelluksissa.
Tyypilliset käyttöönottoympäristöt
Tämä pitkä-optinen CWDM-lähetin-vastaanotin palvelee organisaatioita, jotka vaativat korkean-kaistanleveyden yhteyksiä monimuotoratkaisujen 100- metrin rajoituksen lisäksi. Metro Ethernet -verkkoja rakentavat palveluntarjoajat käyttävät näitä moduuleja tarjotakseen yrityspalveluita koko kaupungin laajuisesti. Suuret yritykset, joilla on hajautettu kampusympäristö, käyttävät niitä pääkonttorin, haaratoimistojen ja etäpalvelinkeskusten väliseen runkoverkkoon. Terveydenhuoltojärjestelmät ja yliopistot, joiden tilat sijaitsevat useissa kortteleissa, luottavat tähän ratkaisuun liikenteen yhdistämisessä keskitetyksi infrastruktuuriksi. Välityspalveluntarjoajat hyödyntävät CWDM-aallonpituusmultipleksointia kuitujen käytön maksimoimiseksi, kun vierekkäiset tilat yhdistetään toisiinsa.
Laatu ja testaus
Jokainen FB{0}}LINK-optinen moduuli käy läpi kattavan tehdastestauksen ennen toimitusta. Laadunvalvontaprosessimme sisältää lähetystehon varmistuksen, vastaanottimen herkkyyden validoinnin, silmäkaavioanalyysin ja bittivirhesuhteen testauksen käyttölämpötila-alueella.
100 % tehdastestattu dokumentoiduilla parametreilla
ESD-suoja alan standardien mukaan
RoHS-yhteensopiva,{0}}lyijytön kokoonpano
Mukana yksittäinen testiraportti
Tarvitsetko hinnoittelun tai yhteensopivuuden vahvistusta?
Ota yhteyttä tekniseen tiimiimme saadaksesi tekniset tiedot, tarjoukset ja alustan yhteensopivuuden vahvistuksen tarpeidesi mukaan.
Usein kysytyt kysymykset
K: Voiko tämä moduuli toimia CWDM4-multipleksoidussa kokoonpanossa?
V: Kyllä. 1290nm aallonpituus on yksi neljästä kanavasta (1271/1291/1311/1331nm) CWDM4-mallissa. Yhdistettynä täydentäviin aallonpituusmoduuleihin ja passiiviseen CWDM-multiplekserin kanssa voit yhdistää 100 gigabitin liikennettä yhden kuituparin yli.
K: Mitä eroa on yhteensopivien ja OEM-lähetin-vastaanottimien välillä?
A: Yhteensopivat lähetin-vastaanottimet(kutsutaan myös kolmannen osapuolen{0}}optiikaksi) täyttävät samat MSA-vaatimukset kuin OEM-moduulit, mutta ne valmistetaan itsenäisesti. Ne tarjoavat vastaavan suorituskyvyn pienemmillä kustannuksilla. Moduulimme on koodattu toimimaan tietyn kytkinbrändisi kanssa.
K: Pitääkö minun muuttaa kytkimen asetuksia yhteensopivaa optiikkaa varten?
V: Useimmat yrityskytkimet tukevat yhteensopivia lähetin-vastaanottimia. Cisco-laitteet saattavat vaatia "service unsupported{1}}transceiver" -komennon vanhemmissa IOS-versioissa. Juniper- ja Arista-alustat toimivat yleensä ilman konfiguraatiomuutoksia. Ota yhteyttä, jos tarvitset alustakohtaisia-ohjeita.
